Vörunúmer

Vöruheiti

Gerð

Verð

Magn

75004460

Dæluflans SAE 2"

6000 psi

75004390

Dæluflans SAE 4"

3000 psi

75004385

Dæluflans SAE 3 1/2"

3000 psi

75004380

Dæluflans SAE 3"

3000 psi

75004350

Dæluflans SAE 1 1/2"

3000 psi

75004450

Dæluflans SAE 1 1/2"

6000 psi

75004340

Dæluflans SAE 1 1/4"

3000 psi

75004440

Dæluflans SAE 1 1/4"

6000 psi

75004330

Dæluflans SAE 1"

3000 psi

75004430

Dæluflans SAE 1"

6000 psi

75004310

Dæluflans SAE 1/2"

3000 psi

75004370

Dæluflans SAE 2 1/2"

3000 psi

75004360

Dæluflans SAE 2"

3000 psi

75004320

Dæluflans SAE 3/4"

3000 psi

75004420

Dæluflans SAE 3/4"

6000 psi

Staðlaðir flansar sem henta vel fyrir stærri háþrýstar lagnir (1/2″ og upp í 5″) þar sem tengja þarf t.d. dælur og ventlablokkir. Sérlega hentug lausn þegar sverleiki lagna er yfir 1 1/2″, rými er takmarkað eða ekki auðvelt að koma við snittun fyrir lagnir. Stöðlun og einfaldleiki auðveldar alla vinnu og viðhald. SAE dæluflansana má fá með hefðbundnu rörasnitti eða með suðusæti fyrir rör, báðar gerðir eru svo í boði með eða án sætis fyrir þéttihring. SAE staðlarnir eru 2. Annars vegar 3000psi (206 BAR) og hins vegar 6000psi (413 BAR).

Breyta

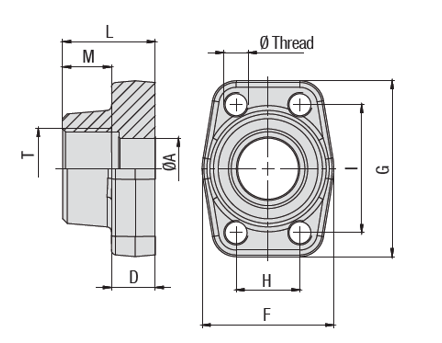

Vöruheiti	Þrýsti þol m.v. 8.8 bolta BAR	Þrýsti þol m.v. 10.9 bolta BAR	Stærð „	Þver mál A mm	Hæð D mm	Breidd F mm	Lengd G mm	Breidd H mm	Lengd I mm	Hæð L mm	Hæð M mm	Bolta gengjur M	Vöru númer
3000 psi
Dæluflans SAE 1/2″	350	350	1/2	13	16	47	57	17.5	38.1	36	15	8	75004310
Dæluflans SAE 3/4″	350	350	3/4	19	18	50	67	22.3	47.6	36	18	10	75004320
Dæluflans SAE 1″	250	315	1	25	18	54	72	26.2	52.4	38	20	10	75004330
Dæluflans SAE 1-1/4″	200	250	1-1/4	31	21	68	82	30.2	58.7	41	22	10	75004340
Dæluflans SAE 1-1/2″	200	200	1-1/2	38	25	79	96	35.7	69.9	44	24	12	75004350
Dæluflans SAE 2″	160	200	2	50	25.5	88	102	42.9	77.8	45	26	12	75004360
Dæluflans SAE 2-1/2″	100	160	2-1/2	63	26	101	115	50.8	88.9	50	30	12	75004370
Dæluflans SAE 3″	100	160	3	73	27.5	127	137	61.9	106.4	50	30	16	75004380
Dæluflans SAE 3-1/2″	35	35	3-1/2	89	27.5	138	155	69.8	120.7	50	30	16	75004385
Dæluflans SAE 4″	35	35	4	99	27.5	147	163	77.8	130.2	50	30	16	75004390
Dæluflans SAE 5″	35	35	5	120	28	180	184	92	152.4	50	30	16
6000 psi
Dæluflans SAE 1/2″	350	400	1/2	13	16.5	47	57	18.2	40.5	36	15	8	75004410
Dæluflans SAE 3/4″	350	400	3/4	19	19.5	54	72	23.8	50.8	36	18	10	75004420
Dæluflans SAE 1″	350	400	1	25	24.5	68	82	27.8	57.2	44	20	12	75004430
Dæluflans SAE 1-1/4″	350	400	1-1/4	31	27.5	79	95	31.6	66.6	44	22	12	75004440
Dæluflans SAE 1-1/2″	350	400	1-1/2	38	31	88	108	36.5	79.3	51	24	16	75004450
Dæluflans SAE 2″	350	400	2	50	37	118	137	44.5	96.8	58	33	20	75004460

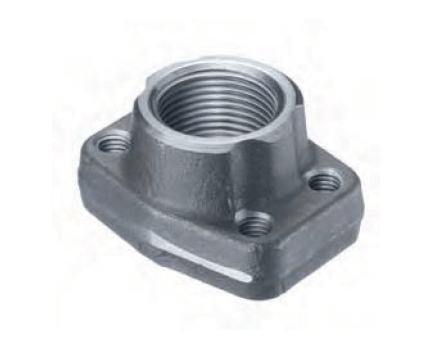

Dæluflansar SAE, snittaðir, án þéttihrings - Stauff
