Vörunúmer

Vöruheiti

Gerð

Verð

Magn

75004760

Suðuflans SAE 2"

6000 psi

75004740

Suðuflans SAE 1 1/4"

6000 psi

75004730

Suðuflans SAE 1"

6000 psi

75004720

Suðuflans SAE 3/4"

6000 psi

75004710

Suðuflans SAE 1/2"

6000 psi

75004690

Suðuflans SAE 4"

3000 psi

75004685

Suðuflans SAE 3 1/2"

3000 psi

75004620

Suðuflans SAE 3/4"

3000 psi

75004610

Suðuflans SAE 1/2"

3000 psi

75004650

Suðuflans SAE 1 1/2"

3000 psi

75004750

Suðuflans SAE 1 1/2"

6000 psi

75004640

Suðuflans SAE 1 1/4"

3000 psi

75004630

Suðuflans SAE 1"

3000 psi

75004670

Suðuflans SAE 2 1/2"

3000 psi

75004660

Suðuflans SAE 2"

3000 psi

75004680

Suðuflans SAE 3"

3000 psi

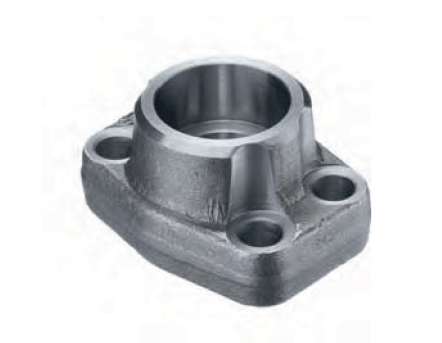

Staðlaðir flansar sem henta vel fyrir stærri háþrýstar lagnir (1/2″ og upp í 5″) þar sem tengja þarf t.d. dælur og ventlablokkir. Sérlega hentug lausn þegar sverleiki lagna er yfir 1 1/2″, rými er takmarkað eða ekki auðvelt að koma við snittun fyrir lagnir. Stöðlun og einfaldleiki auðveldar alla vinnu og viðhald. SAE dæluflansana má fá með hefðbundnu rörasnitti eða með suðusæti fyrir rör, báðar gerðir eru svo í boði með eða án sætis fyrir þéttihring. SAE staðlarnir eru 2. Annars vegar 3000psi (206 BAR) og hins vegar 6000psi (413 BAR).

Breyta

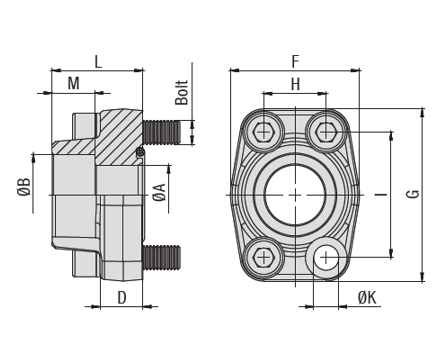

Vöruheiti	Þrýsti þol m.v. 8.8 bolta BAR	Þrýsti þol m.v. 10.9 bolta BAR	Stærð „	Þver mál A mm	Þver mál B mm	Hæð D mm	Breidd F mm	Lengd G mm	Breidd H mm	Lengd I mm	Hæð L mm	Hæð M mm	Gata mál K mm	Vöru númer
3000 psi
Suðuflans SAE 1/2″	350	350	1/2	13	21.6	16	47	57	17.5	38.1	36	18	8.7	75004610
Suðuflans SAE 3/4″	350	350	3/4	19	27.2	18	50	67	22.3	47.6	36	18	10.5	75004620
Suðuflans SAE 1″	250	315	1	25	34	18	54	72	26.2	52.4	38	18	10.5	75004630
Suðuflans SAE 1-1/4″	200	250	1-1/4	32	42.8	21	68	82	30.2	58.7	41	20	11.7	75004640
Suðuflans SAE 1-1/2″	200	200	1-1/2	38	48.6	25	79	96	35.7	69.9	44	22	13.5	75004650
Suðuflans SAE 2″	160	200	2	51	61	25.5	88	102	42.9	77.8	45	24	13.5	75004660
Suðuflans SAE 2-1/2″	100	160	2-1/2	63	76.6	26	101	115	50.8	88.9	50	28	13.5	75004670
Suðuflans SAE 3″	100	100	3	73	90.5	27.5	127	137	61.9	106.4	50	28	17	75004680
Suðuflans SAE 3-1/2″	35	35	3-1/2	89	103	27.5	138	155	69.9	120.7	50	30	17	75004685
Suðuflans SAE 4″	35	35	4	99	115.5	27.5	147	163	7.8	130.2	50	30	17	75004690
Suðuflans SAE 5″	35	35	5	120	142	28	180	184	92.1	152.4	50	30	17
6000 psi
Suðuflans SAE 1/2″	350	400	1/2	13	21.6	16.5	47	57	18.2	40.5	36	18	8.7	75004710
Suðuflans SAE 3/4″	350	400	3/4	19	27.2	19.5	54	72	23.8	50.8	36	20	10.5	75004720
Suðuflans SAE 1″	350	400	1	25	34	24.5	68	82	27.8	57.2	44	22	13	75004730
Suðuflans SAE 1-1/4″	350	400	1-1/4	32	42.8	27.5	79	95	31.8	66.6	44	22	13.5	75004740
Suðuflans SAE 1-1/2″	350	400	1-1/2	38	48.6	31	88	108	36.5	79.3	51	24	17	75004750
Suðuflans SAE 2″	350	400	2	51	61	37	118	137	44.5	96.8	70	33	21	75004760
Suðuflans SAE 2-1/2″	350	400	2-1/2	63	76.6	45	152	180	58.7	123.8	80	32	26
Suðuflans SAE 3″	350	400	3	73	90.5	55	178	208	71.4	152.4	90	30	33

Dæluflansar, suðu, með þéttihring, SAE - Stauff
